脲醛樹(shù)脂、酚醛樹(shù)脂以及三聚氰胺改性脲醛樹(shù)脂等甲醛基膠黏劑被廣泛用于人造板制造業(yè)。然而，值得注意的是，這些膠黏劑中所含的游離甲醛會(huì)在人造板的使用過(guò)程中逐漸釋放出來(lái)，影響人體健康。
因此，本文采用1立方甲醛環(huán)境艙，研究標(biāo)準(zhǔn)溫濕度的環(huán)境條件下，不同厚度、不同甲醛釋放量的“三聚氰胺浸漬膠膜紙飾面刨花板”甲醛釋放量隨釋放時(shí)間的變化關(guān)系。
試驗(yàn)設(shè)備：環(huán)儀儀器 1立方甲醛環(huán)境艙
試驗(yàn)樣品：
6種三聚氰胺浸漬膠膜紙飾面刨花板，包含3種1 200 mm×600 mm×18 mm和3種1 200 mm×600 mm×10 mm飾面刨花板，數(shù)量各20塊。將這6種飾面刨花板分別標(biāo)記為L(zhǎng)PB-18 mm、MPB-18mm以及HPB18 mm和LPB-10 mm、MPB-10 mm以及HPB-10 mm。
試驗(yàn)方法：
1)從6種飾面刨花板各隨機(jī)抽取3塊試板。每塊試板去除邊緣50 mm后，各鋸制2塊幅面為500 mm×500 mm的試件。共制取試件36塊。
2)按照GB/T17657-2022中1m3氣候箱法規(guī)定，進(jìn)行試件預(yù)處理(15±2) d，并每天測(cè)試其甲醛釋放量。待平衡處理后，再對(duì)試件進(jìn)行封邊，測(cè)定空氣置換率為1.0次/h、0.5次/h以及0.2次/h下試件的甲醛穩(wěn)定釋放量。
試驗(yàn)結(jié)果分析：

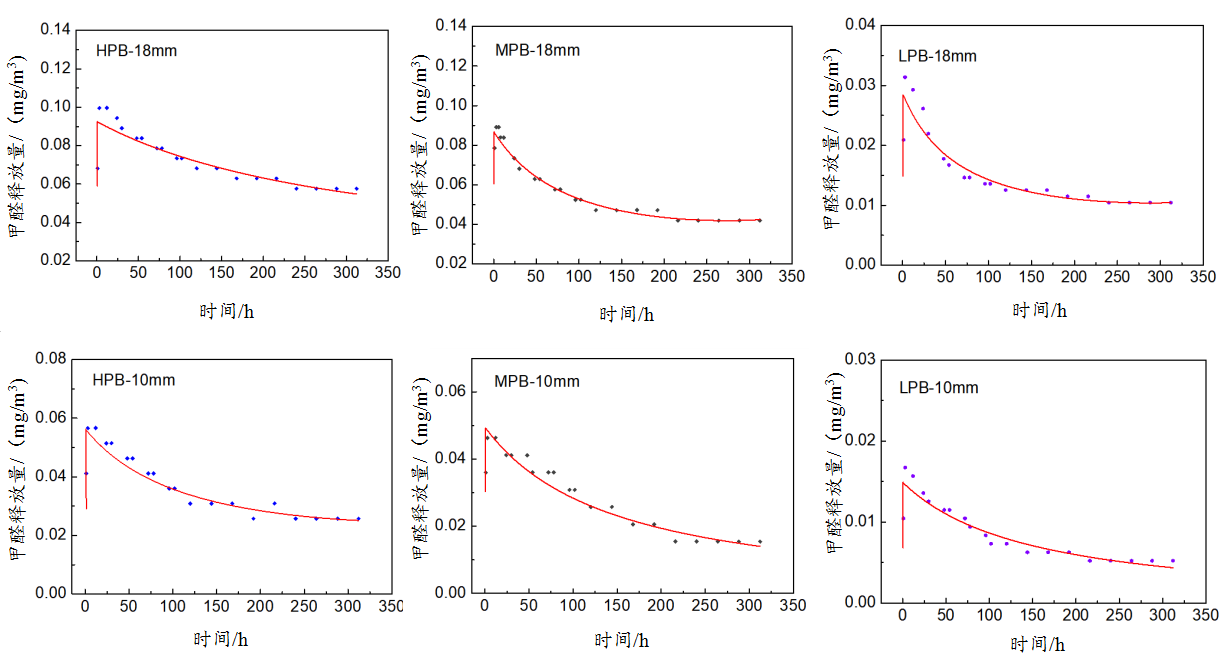

6種飾面刨花板在未封邊狀態(tài)下，空氣置換率為1.0次/h時(shí)，甲醛釋放的變化規(guī)律如下圖所示。
由圖可以看出，不同厚度、不同甲醛釋放量的6種飾面刨花板在1 m3氣候箱中的甲醛釋放量均顯示相同的釋放規(guī)律,即隨釋放時(shí)間在12 h內(nèi)迅速達(dá)到高濃度后逐漸降低并趨于穩(wěn)定。
不同空氣置換率下，飾面刨花板甲醛穩(wěn)定釋放量比較不同空氣置換率下，6種飾面刨花板的甲醛穩(wěn)定釋放量如下數(shù)據(jù)所示。

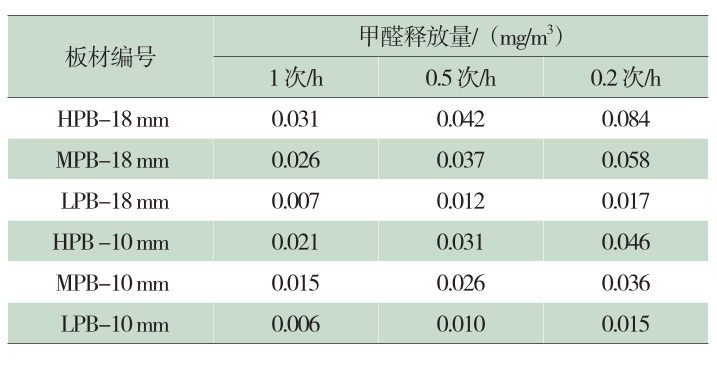

1.不同空氣置換率下飾面刨花板甲醛穩(wěn)定釋放量

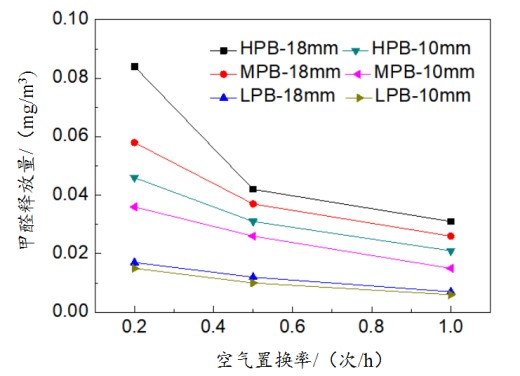

2.空氣置換率對(duì)飾面刨花板甲醛釋放量的影響
由圖可以看出：
a.隨著空氣置換率的增加，6種飾面刨花板的甲醛釋放量都逐漸減小。需要特別指出的是，對(duì)于甲醛釋放量相對(duì)較高的 HPB-18 mm，當(dāng)空氣置換率從0.2次/h提高到0.5次/h時(shí)，氣候箱內(nèi)甲醛濃度從0.084 mg/m3，降低到0.042 mg/m3，降低了一半。
b.但繼續(xù)提高空氣置換率到1.0次/h，氣候箱內(nèi)甲醛濃度降低到0.031 mg/m3，降低了26%。說(shuō)明空氣置換率越高，越有利于降低氣候箱內(nèi)空氣中甲醛濃度。且對(duì)于甲醛釋放量越高的飾面刨花板，由密閉到開(kāi)放狀態(tài)下空氣置換率的少量提升都能對(duì)氣候箱內(nèi)空氣中甲醛濃度產(chǎn)生較大的影響。
總結(jié)：
1立方甲醛環(huán)境艙中，在標(biāo)準(zhǔn)溫濕度條件下，不同厚度、不同甲醛釋放量飾面刨花板的甲醛釋放量均隨時(shí)間先迅速增長(zhǎng)后趨于穩(wěn)定;空氣置換率的提高能有效降低甲醛釋放量，且對(duì)高甲醛釋放量飾面刨花板的影響更為顯著。
以上就是人造板甲醛釋放規(guī)律的試驗(yàn)研究，如有試驗(yàn)疑問(wèn)，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
