人造板是室內(nèi)甲醛的主要來源之一，建筑裝修材料人造板甲醛具有長時間的釋放過程。我們針對不同人造板分別進(jìn)行了一定時間的預(yù)處理，來觀察其對結(jié)果的影響，并進(jìn)行了試驗(yàn)，下面是主要試驗(yàn)結(jié)果，供檢測參考 。
試驗(yàn)設(shè)備：環(huán)儀儀器 甲醛平衡預(yù)處理測試箱
試驗(yàn)樣品：
同批次膠合板和飾面板尺寸為0.5m*0.5m，各6塊，每2塊板材為一組，分3組分別進(jìn)行測試。第一組開始測試后，其余2組進(jìn)行5d和10d的通風(fēng)處理，再進(jìn)行測試。
測試條件：
測試人造板的表面積與環(huán)境測試艙容積比為1:1。
環(huán)境測試艙溫度：23℃±0.5℃；
相對濕度：45%±3%，空氣交換率：1次/h；
被測試樣表面空氣流速0.2m/s；
測定游離甲醛釋放量前，環(huán)境測試艙內(nèi)游離甲醛含量本底值不應(yīng)大于0.01mg/m3。
實(shí)驗(yàn)步驟：
（1）首先對環(huán)境測試艙進(jìn)行清潔處理，測得符合規(guī)定要求的艙甲醛本底值。對第一組膠合板和飾面板進(jìn)行測試，直至平衡。其余兩組膠合板和飾面板進(jìn)行通風(fēng)處理。
（2）在第一組膠合板和飾面板開始測試5d后，對另一個環(huán)境測試艙進(jìn)行清潔處理，測得符合規(guī)定要求的艙甲醛本底值。然后將通風(fēng)5d的第二組膠合板和飾面板放入環(huán)境測試艙測試，直至平衡。
（3）在第一組膠合板和飾面板開始測試10d后，同樣測得符合規(guī)定要求的艙甲醛本底值。然后將通風(fēng)10d的第三組膠合板和飾面板環(huán)境測試艙測試，直至平衡。
檢測方法：
a.吸收液原液：稱量01.0 g酚試劑，加水溶解，傾于100 mL具塞量筒中，加水至刻度。放冰箱中保存，可穩(wěn)定3 d。
b.吸收液：量取吸收液原液5 mL，加95 mL水，即為吸收液。采樣時，臨用現(xiàn)配。
c.1%硫酸鐵銨溶液：稱量10. g硫酸鐵銨用01. mol/L鹽酸溶解，并稀釋至100 mL。

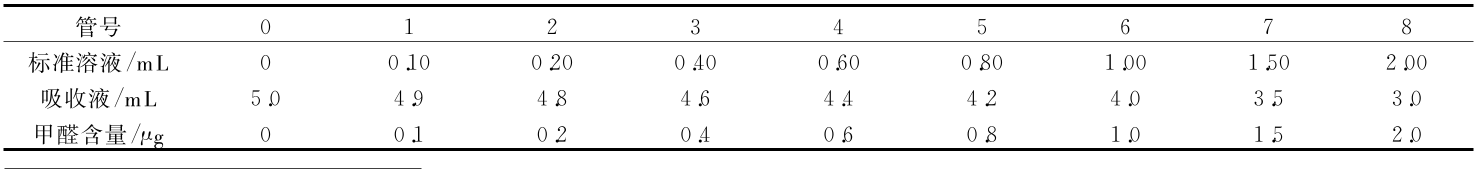

d.標(biāo)準(zhǔn)曲線：取9支10 mL具塞比色管，用1 mg/L甲醛標(biāo)準(zhǔn)溶液按下表制備標(biāo)準(zhǔn)系列。
e.各管加入0.4 mL1%硫酸鐵銨溶液，搖勻。放置15 min。用1 cm比色皿，在波長630 nm下，以水作參比，測定各管溶液的吸光度。
f.甲醛含量為橫坐標(biāo)，吸光度為縱坐標(biāo)，繪制曲線，計算回歸線斜率，以斜率倒數(shù)作為樣品測定的計算因子 Bg(μg/吸光度)。
g.空白試劑與樣品：用5mL未采樣的吸收液作試劑空白。
h.采樣后，將樣品溶液全部轉(zhuǎn)入比色管中，用少量吸收液洗吸收管，合并使總體積為5mL。按繪制標(biāo)準(zhǔn)曲線的操作步驟測定吸光度(AO)、(A)；測試艙中甲醛濃度按以下計算：
式(1)中:
Cs為測試艙中甲醛濃度，mg/m3;
A為樣品溶液的吸光度;
A0為空白溶液的吸光度;
Bg為計算因子，(μg/吸光度);
V0為換算成標(biāo)準(zhǔn)狀態(tài)下的采樣體積，L。
試驗(yàn)結(jié)果：

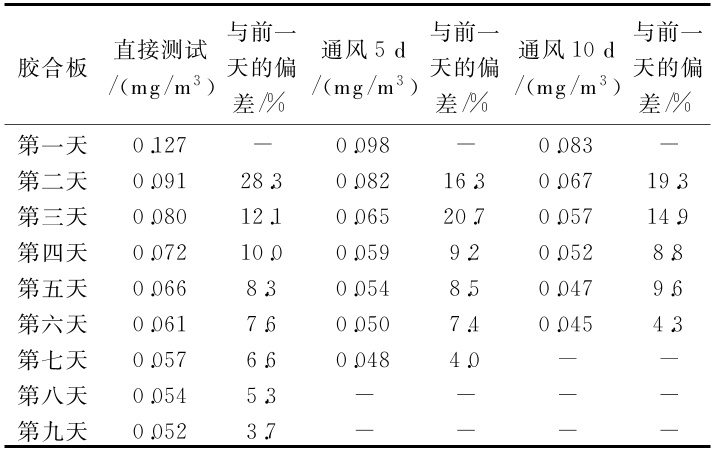

膠合板平衡試驗(yàn)結(jié)果：

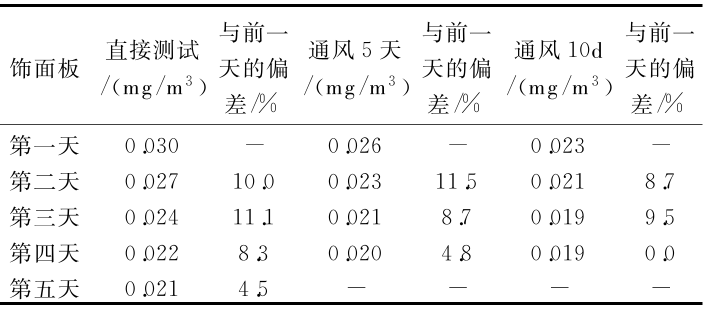

飾面板平衡試驗(yàn)結(jié)果：
1.根據(jù)試驗(yàn)結(jié)果可以看出，經(jīng)過通風(fēng)處理的人造板甲醛平衡時間，比直接進(jìn)行測試的人造板甲醛平衡時間不同程度的有所減少。
2.在試驗(yàn)所選用的試樣中，甲醛釋放量最高的膠合板平衡時間縮短的效果比較明顯，而甲醛釋放量最低的飾面板由于平衡時間較短，通風(fēng)時長對平衡時間的影響并不大。
3.從數(shù)據(jù)結(jié)果判定限量 E1 ≤01.2 mg/m3來看，直接測試與通風(fēng)后測試的數(shù)據(jù)結(jié)果的平均值進(jìn)位后差別不多。
以上就是對不同板材的平衡試驗(yàn)研究，如有試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
