針對(duì)國(guó)內(nèi)室內(nèi)空氣質(zhì)量差，內(nèi)墻涂料產(chǎn)品 TVOC 釋放性能測(cè)試可以使用多艙60L甲醛voc試驗(yàn)艙，下面，我們利用多艙60L甲醛voc試驗(yàn)艙，模擬室內(nèi)環(huán)境測(cè)定內(nèi)墻涂料 TVOC 釋放量。

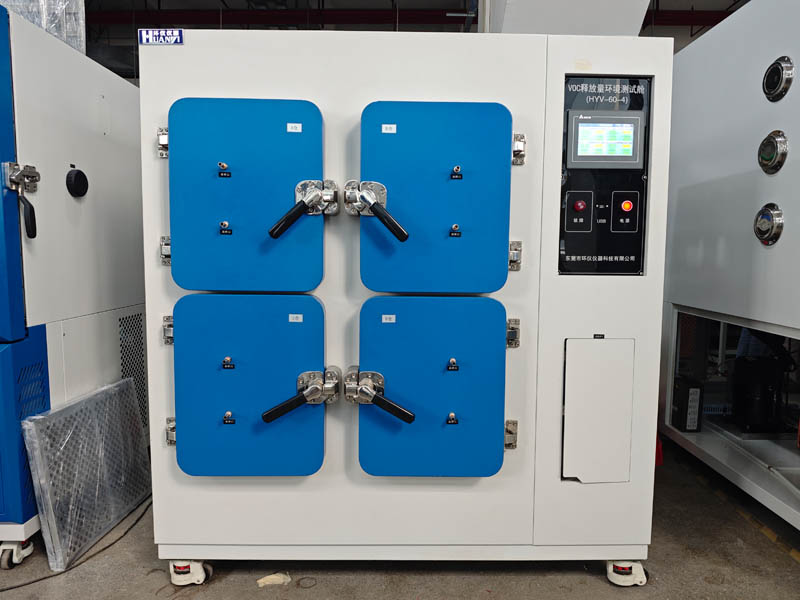

試驗(yàn)設(shè)備：環(huán)儀儀器 多艙60L甲醛voc試驗(yàn)艙
測(cè)試條件：
艙內(nèi)空氣溫度：(23±1) ℃；
艙內(nèi)空氣相對(duì)濕度：50% ±5%；
空氣交換率：(0.5±0.01) 次/h；
被測(cè)樣品表面附近空氣流速：0.1~0.3 m/s；
艙漏風(fēng)量小于空氣供應(yīng)量的5%。
樣品要求：
將試樣均勻涂刷在 200 mm×300 mm 的無(wú)色透明平板玻璃(試板)上。
試驗(yàn)過(guò)程：
1.將試件放入艙60L甲醛voc試驗(yàn)艙居中位置，使空氣氣流均勻地從試件表面通過(guò)，并迅速關(guān)閉環(huán)境測(cè)試艙開(kāi)始試驗(yàn)。
2.以試件放入艙體時(shí)刻計(jì)為 0 時(shí)刻，測(cè)定時(shí)間初定為第(24±1)h、第(72±1)h、第(168±1)h。
3.TVOC采樣時(shí)應(yīng)調(diào)節(jié)恒流采樣儀在0.2L/min的范圍內(nèi)(保證取樣流速小于進(jìn)氣流速的80%)，采樣量為 6 L，同時(shí)應(yīng)記錄采樣時(shí)間、采樣流量、采樣溫度和大氣壓力。
4.采樣氣體選用液體外標(biāo)法進(jìn)行TVOC含量分析。
試驗(yàn)結(jié)果：

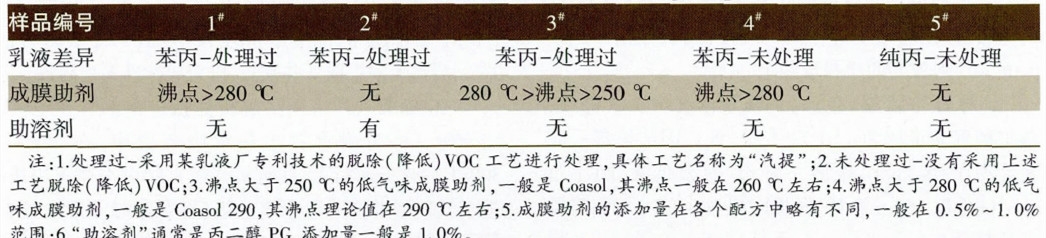

選擇 5 種有代表性的內(nèi)墻涂料產(chǎn)品進(jìn)行測(cè)試，并確定試樣方法對(duì)樣品區(qū)分的可行性。內(nèi)墻涂料配方的主要區(qū)別如下表。
TVOC 釋放量測(cè)試結(jié)果如下表。
結(jié)合以上兩個(gè)表可以發(fā)現(xiàn)：
（1）從配方上看，1#與2#使用相同的乳液，前者添加成膜助劑，后者添加助溶劑，在刷涂完畢 1 h 測(cè)得的 TVOC 數(shù)據(jù)較接近，而在 24 h 后，助溶劑釋放量達(dá)到峰值，隨后出現(xiàn)下降趨勢(shì)，并在168 h后二者無(wú)明顯差異;
（2）1#與3#，使用相同的乳液添加了不同的成膜助劑，雖然3#成膜助劑用量?jī)H為1#用量的 1/3，但其在 1 h 表現(xiàn)出極其明顯的釋放量，24 h內(nèi)急劇下降，并在 168 h 后二者趨于一致;
（3）1#與 4#均添加了相同的成膜助劑，所用的乳液不同，后者 1 h 釋放量較高，在 24 h 后二者趨于一致;
（4）1#與 5#相比，首先乳液種類(lèi)不同，其次 1#添加成膜助劑，然其 1 h 測(cè)得的結(jié)果顯示 5#釋放量較高，在 24 h 后 5# 基本無(wú)釋放，1# 釋放趨勢(shì)較為平緩;
（5）2# 與 5# 相比，乳液不同，同樣表現(xiàn)為添加了助溶劑的 2# 在 24 h 釋放量較高。
結(jié)論：
(1) 使用不同的乳液、添加不同的成膜助劑、助溶劑，其釋放趨勢(shì)均有明顯差異;
(2) 成膜助劑比助溶劑釋放 TVOC 速率快， 助溶劑釋放 TVOC 曲線較緩慢。
通過(guò)以上分析可以證明該試驗(yàn)方法對(duì)不同體系及配方的建筑涂料具有良好的區(qū)分度。
以上就是使用多艙60L甲醛voc試驗(yàn)艙對(duì)內(nèi)墻涂料的voc釋放量研究，如有試驗(yàn)疑問(wèn)，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
