為了研究實(shí)木復(fù)合地板在不同溫度、相對濕度下釋放VOC 的釋放規(guī)律，我們采用某款3層實(shí)木復(fù)合地板，在溫度為 23℃，60℃ 和 80 ℃時(shí)，相對濕度為40%和60%的voc釋放量，以下是主要實(shí)驗(yàn)內(nèi)容。

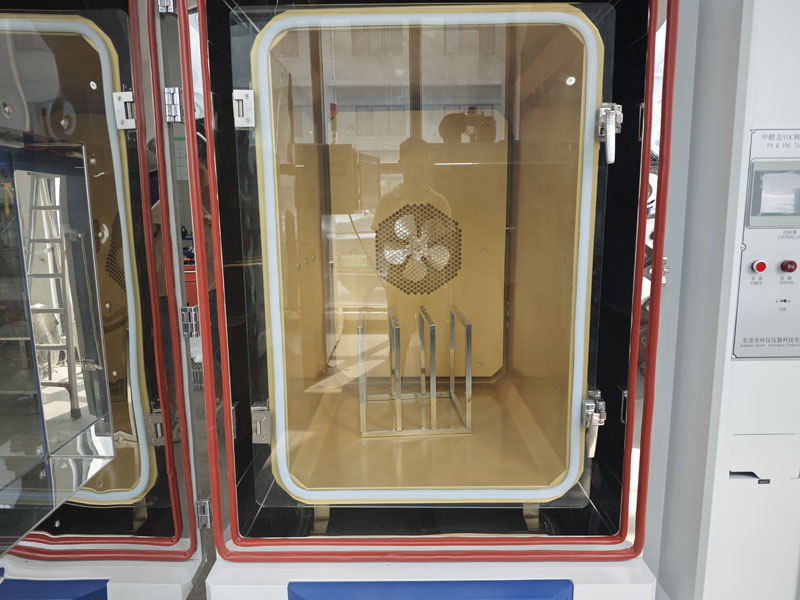

試驗(yàn)設(shè)備：環(huán)儀儀器 1立方有害物質(zhì)釋放艙
試驗(yàn)樣品：3層實(shí)木復(fù)合地板，含水率為 8%，尺寸為1m×0.5m 的規(guī)格(用于氣候箱法檢測)，邊部沿厚度方向用鋁質(zhì)膠帶封邊處理。
試驗(yàn)方法：
試驗(yàn)前用清水清洗 1 m3氣候箱艙體內(nèi)表面，再用去離子水清洗 2 遍后擦干。根據(jù)ASTM D 5116-2010 設(shè)定氣候箱參數(shù)值，同時(shí)將待測試的 3 層實(shí)木復(fù)合地板樣品在 23 ℃ 、60℃ 和 80 ℃，以及40%和60%相對濕度條件下放置 1 周。
試驗(yàn)結(jié)果：

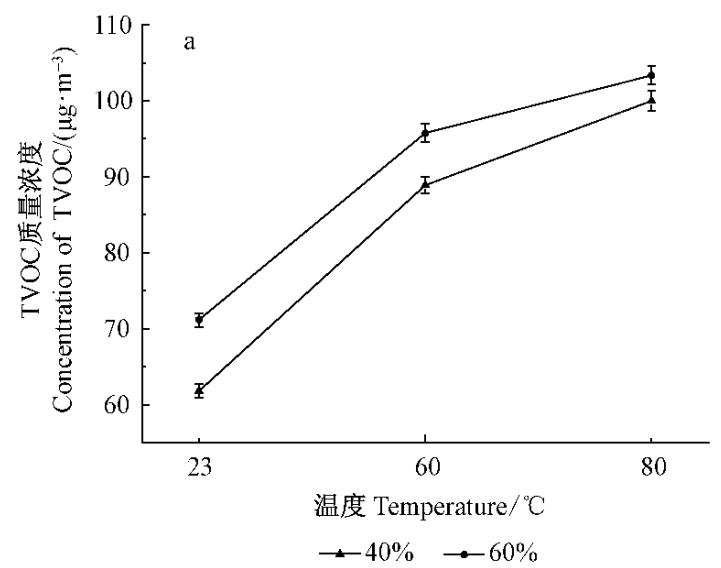

下圖為TVOC 質(zhì)量濃度與溫濕度以及空氣交換率和負(fù)荷因子之比的關(guān)系。
從圖可以看出，溫度對處于穩(wěn)定散發(fā)階段的 3 層實(shí)木復(fù)合地板TVOC 的釋放有顯著影響。隨著溫度的上升，TVOC的質(zhì)量濃度呈現(xiàn)逐漸增加的趨勢。
當(dāng)相對濕度為40% 時(shí)，隨著溫度從 23 ℃ 升高到 80 ℃ ，TVOC 質(zhì)量濃度從 61.804μg/m3升高到 99.959 μg/m3;當(dāng)相對濕度為 60% 時(shí)，TVOC 質(zhì)量濃度從 71.163μg/m3升高到 103.327g/m3。
在 3 個(gè)不同溫度條件下，相對濕度 60% 時(shí)的 TVOC 釋放量均比相對濕度為 40% 時(shí)的釋放量大。在溫度為 23，60 和 80 ℃時(shí)，濕度 60% 時(shí)的 TVOC 質(zhì)量濃度比濕度為 40% 時(shí)的TVOC質(zhì)量濃度分別高出15.14%，7.71%和3.37%。所以當(dāng)溫度越高時(shí)，濕度TVOC質(zhì)量濃度的影響越小。
總結(jié)：
溫度越高，VOC 分子的運(yùn)動(dòng)越劇烈，大量 VOC被釋放出來。在 23 ℃ 時(shí)所釋放的 VOC 成分包括芳香烴類、酯類、醛酮類、烷烴類和烯烴類化合物。當(dāng)溫度升高到 60 ℃ 和 80 ℃ 時(shí)，脲醛樹脂膠釋放的VOC 與 23 ℃ 時(shí)釋放的種類相似，其中烷烴和烯烴類物質(zhì)的相對含量變化不明顯，而芳香烴類、醛酮類和酯類化合物的相對含量明顯上升，即隨著溫度的升高，TVOC 的釋放量增加。濕度的增加也會(huì)使TVOC 釋放量增多。這是因?yàn)?
一方面，濕度增加可以促進(jìn)所用膠黏劑的水解;另一方面，濕度增加時(shí)，板材的孔隙結(jié)構(gòu)會(huì)產(chǎn)生吸濕膨脹，導(dǎo)致孔徑結(jié)構(gòu)的改變，有利于 VOC 的釋放。
以上就是不同試驗(yàn)中不同溫濕度對VOC結(jié)果的影響，如有試驗(yàn)疑問，可以訪問“東莞環(huán)儀儀器”官網(wǎng)，咨詢相關(guān)技術(shù)人員。
